    ZR家族銷量之冠——ZRA

    發表時間:2023/12/20 閱讀量:4835 來源: 深圳市速程精密科技有限公司

      今天要介紹的是ZRA系列,它是所有系列中的優等生,應用廣泛、型號多、可選擇性多,具備高精度、高速度、精準軟著陸力控特性,主戰場為半導體行業的芯片固晶、封測、分選、包裝等,3C行業的精密零件植入、裝配、分揀等。


      ZRA系列的優勢


      非標設備中常用到Z軸和R軸兩個自由度的聯動功能,客戶自主設計中多種痛點:


      1、需要花費大量時間進行細節設計、優化,時間成本高昂;

      2、組合式結故障率高、維護難度大;

      3、結構復雜、笨重,導致設備體積變大、負載變重;

      4、精度、速度、軟著陸等性能嚴重不足,需要增加設備的其他功能來彌補缺陷。


      ZRA系采用直驅電機+旋轉電機的核心傳動控制方式,完美解決了以上痛點。


      ZRA系列解決以上痛點的優勢:


      1、集成化設計,免去客戶設計和優化工作,節省大量寶貴時間;

      2、產品性能穩定,且維保簡單,大大減輕維保時間,;

      3、采用微型直驅電機+微型伺服電機集成結構,結構緊湊,體積小、重量輕;

      4、Z軸節拍可達30Hz,Z軸精度高達±1μ,R軸精度高達±0.01?,軟著陸力控精度高達±0.03N,可完美解決精密、高速抓取,保護工件、提高設備性能、降低設備成本。


      ZRA系列適用場景


      1、廣泛應用于,輕負載、高速度、高定位精度、高力控精度的精密設備。

      2、成熟應用于半導體固晶設備、精密光學器件檢測及裝配設備、3C產品精密裝配設備、輔料貼裝設備。


      選擇ZRA系列


      在選擇ZRA系列時,需注意以下重要選型參數:


      負載


      ZR直線旋轉電機的負載=吸具安裝件+吸具+產品;當負載小于100g時,性能正常;當負載為100-300g之間時,部分性能會打折扣;不建議負載在300g以上時使用。


      速度


      在最高重復定位精度的情況下,ZR直線旋轉電機最快可以在0.1s內完成30mm的運動,加速度4-5g,R軸選步進電機時最高速度為500RPM,選用向服電機時最高速度為1000RPM當CT要求較高時,精度會相應降低。


      精度


      指ZR直線旋轉電機的Z軸與R軸的重復定位精度,當CT要求較高,負載較重時,精度會相應降低。


      尺寸


      重點關注厚度方向的尺寸,我司目前最薄款直線旋轉電機厚度為10mm,如果在其他方面都能滿足的情況下,盡量選擇薄款,以減小整體重量和提高空間利用率。


      通訊


      支持EtherCAT總線與脈沖控制方式;可選PLC品牌商包括匯川、基恩士、歐姆龍、臺達;運動控制卡可選用固高、雷賽、凌華等;支持三菱、西門子等品牌產品的的脈沖控制方式,但驅動器只支持差分脈沖;建議首先選擇方便快捷、通用性高的 EtherCAT總線。


      力控要求


      軟著陸力控精度高達±0.03N,目標力需小于持續推力,不建議使用脈沖控制方式。


      力控要求線纜


      我們標配1000萬次高柔線纜,但只標配從ZR軸到驅動器之間的線纜,驅動器到PLC端客戶需自備。


      ZRA系列產品


      ZRA系列擁有8款典型系列產品,分別是:ZRA-DM-6-15系列、ZRA-DS6-16系列、ZRA-VS6-20系列、ZRA-DS6-20系列、ZRA-DS8-25系列、ZRA-D8-25系列、ZRA-DS8-32系列和ZRA-DS12-47系列。


    1、ZRA-DM-6-15系列

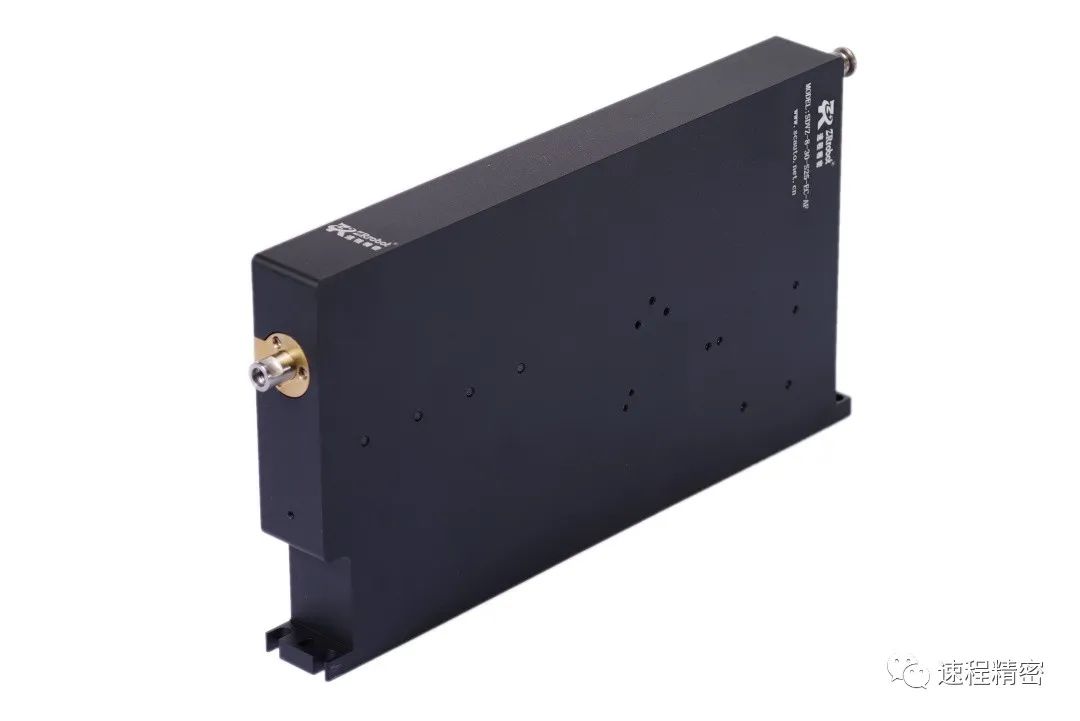

    2、ZRA-DS-6-16系列

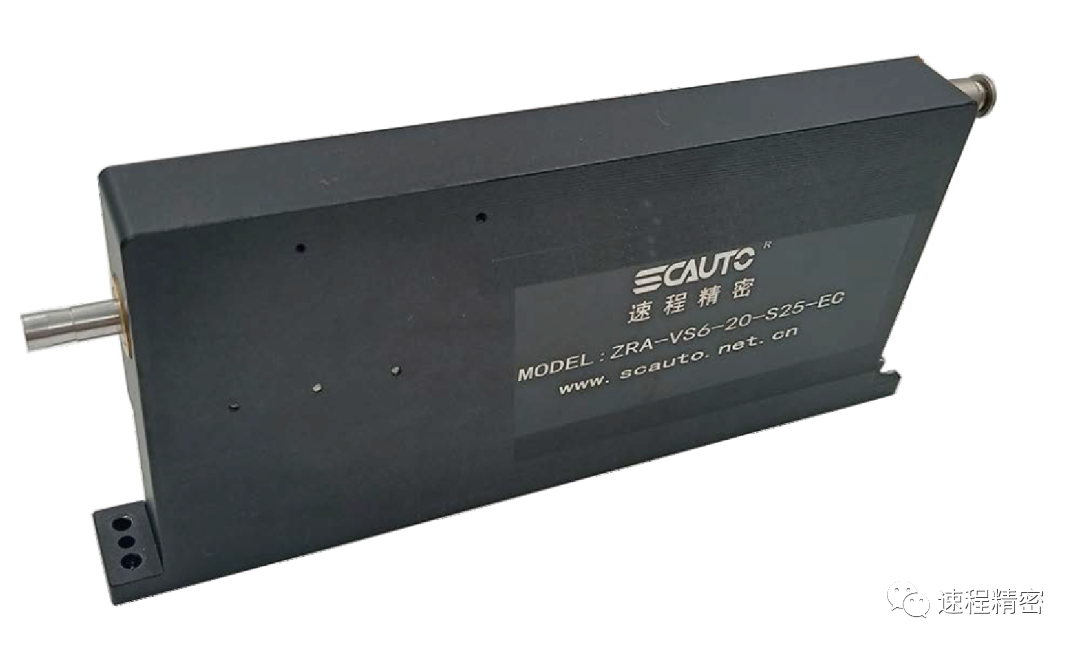

    3、ZRA-VS-6-20系列

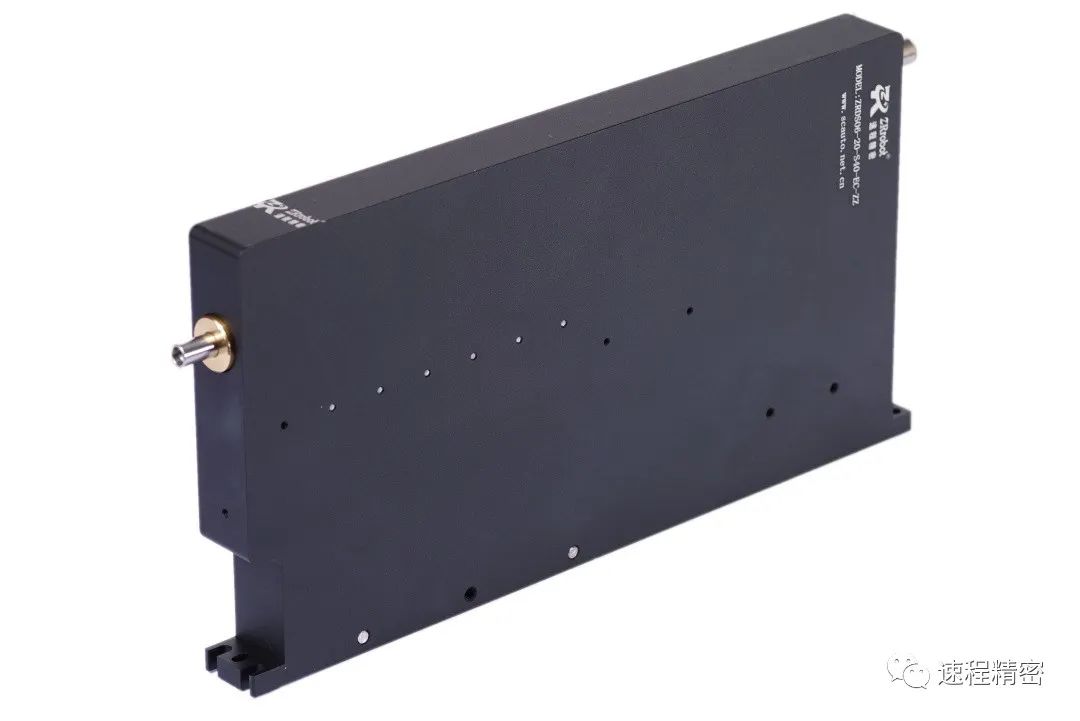

    4、ZRA-DS-6-20系列

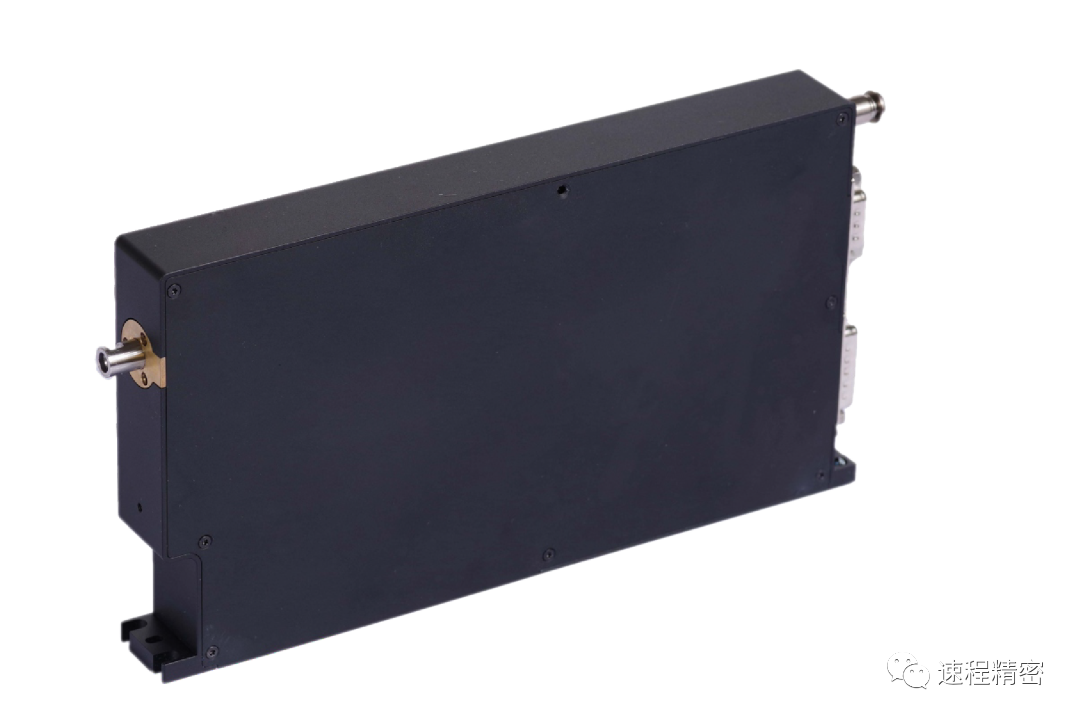

    5、ZRA-D-8-25系列

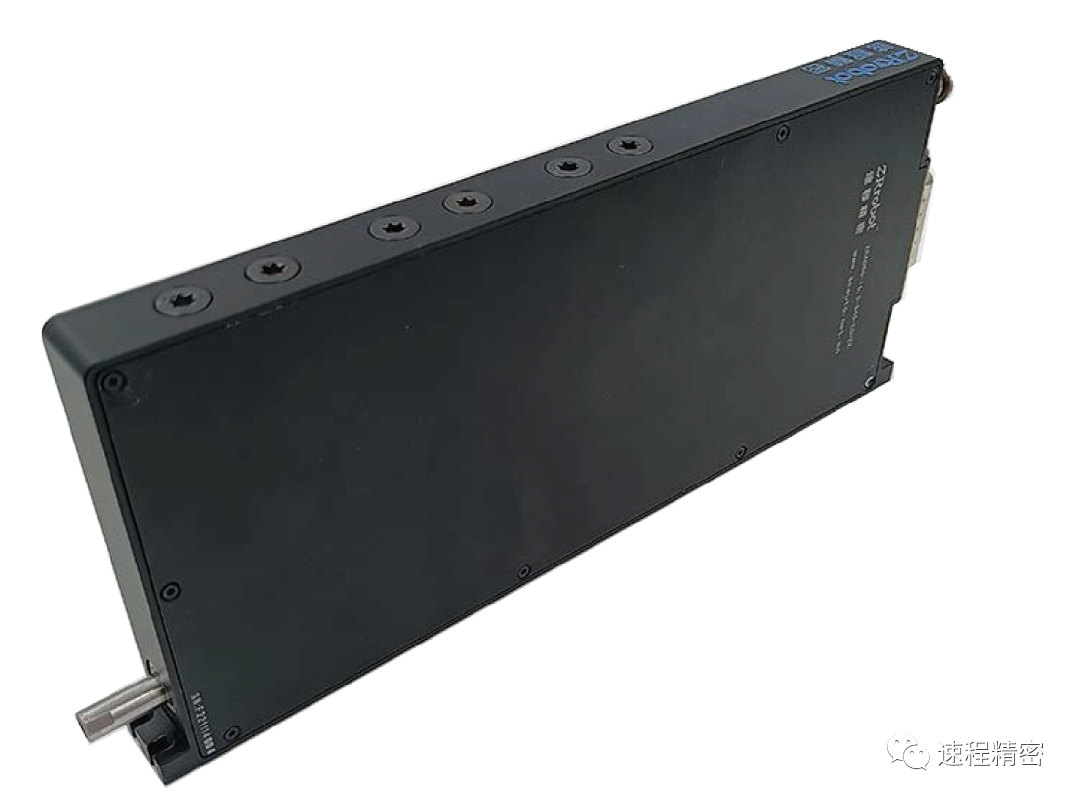

    6、ZRA-DS-8-25系列


    7、ZRA-DS-8-32系列

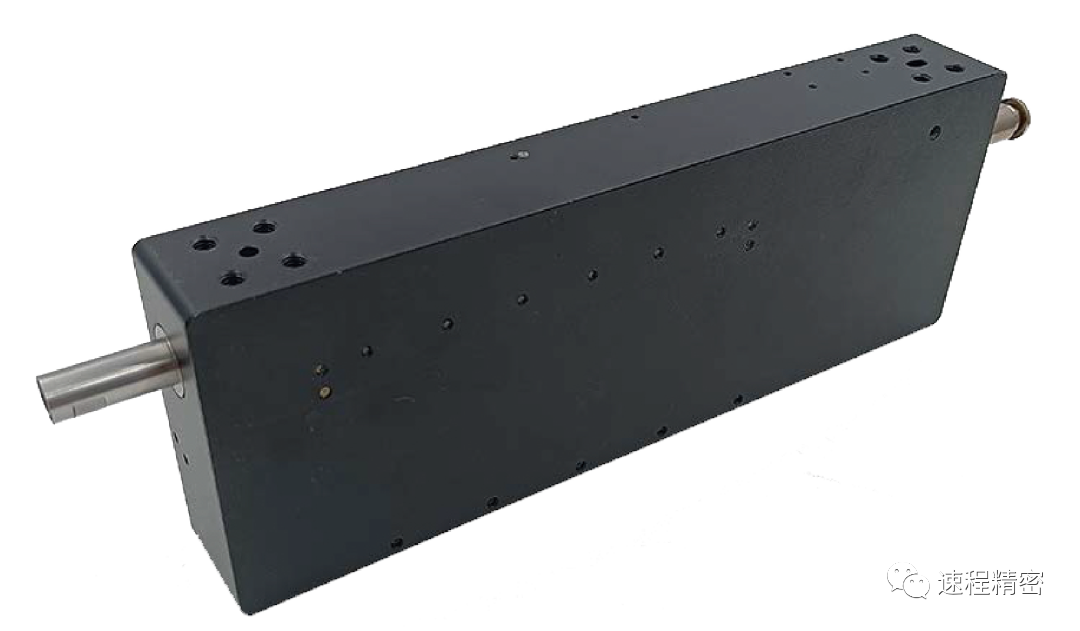

    8、ZRA-DS-12-47系列
